耐火澆注料的體積密度是控制不定形耐火材料施工制作質(zhì)量的依據(jù)之，尤其是在爐窯設計中，對耐火澆注料的體積密度是有嚴格要求的。不同的耐火澆注料的密度不同，使用也不同。要想知道耐火澆注料密度是多少，我們先來了解下它的配置原則吧！

 、耐火澆注料密度配置原則

  耐火澆注料體積密度或容重是多少主要是根據(jù)具體施工部位及耐高溫性要求而定的。耐火澆注料的配制都是根據(jù)用戶提供的指標要求進行定做的，而指標主要包含：耐火度、材料化學成分、體積密度、耐壓強度、抗折強度等要求。體積密度或容重作為重要指標之代表了每個立方需要耐火澆注料的用量。
  體積密度是耐火材料的干燥質(zhì)量與總體積的比值。體積密度越高，代表致密程度越高。材料的體積密度對其他許多性能都有顯著的影響，如氣孔率、強度、抗侵蝕性、荷重軟化溫度、耐磨性、抗熱震性等。對輕質(zhì)隔熱材料，如隔熱磚、輕質(zhì)澆注料等，體積密度與其導熱性和熱容量也有密切的關系。般來說，材料的體積密度高，對其強度抗侵蝕性、耐磨性、荷重軟化溫度有利。
  因此關于耐火澆注料體積密度是多少的問題，每個生產(chǎn)廠家都有自己的標準。為了提高耐火澆注料體積密度需要合理采用多顆粒配比，符合“兩頭大，中間小”的規(guī)定，在不影響耐火澆注料使用性能的前提下，加入細粉基質(zhì)或采用硅微粉代替部分結(jié)合劑材料降低加水量來提高其體積密度。

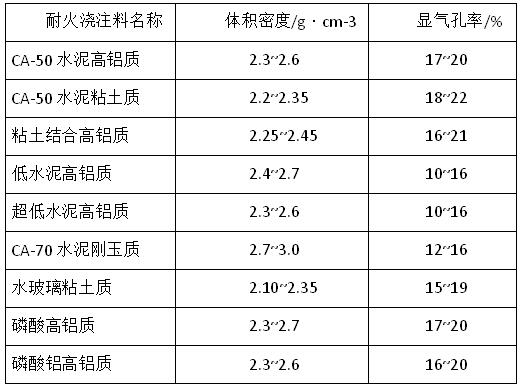

  常用耐火澆注料的體積密度和顯氣孔率水平值。

 二、不同材質(zhì)耐火澆注料的密度

  耐火澆注料密度分為表觀密度和真密度，表觀密度主要是包含樣品內(nèi)部的顯氣孔。般情況下，耐火澆注料的密度通常在重質(zhì)耐火澆注料中表示的比較多，而容重通常會用來檢測輕質(zhì)澆注料。
  重質(zhì)耐火澆注料只要用于接觸高溫、熔渣、沖刷、熱震應力大的部位，采用體積密度大的澆注料可以提高結(jié)構(gòu)強度、耐磨性、抗熔渣滲透性、抗熱震性等；輕質(zhì)耐火澆注料只用于緊挨爐殼的保溫層材料，以隔熱保溫為主要目的，強度低、密度小、氣孔率高，不能接觸熔渣或有化學侵蝕的部位。

  1、不同材質(zhì)配置成的重質(zhì)耐火澆注料密度

  如粘土質(zhì)耐火澆注料的體積密度為2.1-2.2g/cm3；高鋁質(zhì)耐火澆注料的體積密度2.5-2.85g/cm3（隨鋁含量增加而提高）；鋼纖維耐磨澆注料的體積密度在2.5~2.7左右；粘土質(zhì)低水泥澆注料體積密度2.2-2.3g/cm3；剛玉質(zhì)低水泥澆注料體積密度3.0-3.1g/cm3等。密度越高，說明澆注料的性能就會越好些。

  2、不同材質(zhì)配置成的輕質(zhì)耐火澆注料密度

  如輕質(zhì)漂珠澆注料的體積密度為0.6-1.0g/cm3；以粘土質(zhì)多孔熟料配置的澆注料體積密度為0.8-1.3g/cm3，以莫來石質(zhì)多孔熟料配置的澆注料體積密度為1.2-1.6g/cm3等。

  3、耐火澆注料的體積密度因使用溫度及使用部位不同而定

  如高鋁質(zhì)耐火澆注料的體積密度是2.5g/cm3或2500kg/m3代表個立方用量為2.5噸，輕質(zhì)澆注料的體積密度是0.8g/cm3或800kg/M3代表個立方是0.8噸。
  耐火澆注料體積密度多少是容重的具體表現(xiàn)，通過該指標可計算施工部位所需材料的重量。耐火澆注料在施工過程中難免會有損耗，為了次性將材料準備齊，可在總數(shù)量上適量增加0.5噸左右，以免因施工材料不足而停工。
  看了本文是不是也對耐火澆注料的密度有了定的了解，不同材質(zhì)配置成的澆注料密度也是不同的，文中也有舉例說明不同澆注料的密度。通過密度指標可以大概計算出施工所需的材料，所以在施工前還是要先確定施工所需澆注料的密度，從而計算它的所需數(shù)量，避免施工達不到標準以及材料大于所需，造成浪費。
