耐火澆注料作為耐火材料中的一員，耐火澆注料可以對高溫行業(yè)中設(shè)備進行澆注或修補內(nèi)襯?？梢哉f，耐火澆注料是一種耐高溫的材料。通常采用澆注料澆注成預制件直接進行砌筑使用，而能達到這些性能，是由耐火澆注料的配方來實現(xiàn)。作為半個業(yè)內(nèi)人士，知道了耐火澆注料有很多種類。其中不一樣的耐火澆注料配方不同，配比出來的材料其性能也各不同。所以，元領(lǐng)小編將給大家介紹常見耐火澆注料配方組成及發(fā)展趨勢。首先，我們先來認識其種類。

  一、耐火澆注料種類

  耐火澆注料的種類有輕質(zhì)耐火澆注料、低水泥澆注料、鋁礬土熟料、剛玉澆注料、高鋁澆注料、鋼纖維澆注料、耐酸澆注料、保溫澆注料、碳化硅澆注料、耐高溫澆注料、莫來石澆注料、磷酸鹽澆注料、高爐出鐵廠鐵溝澆注料、高鋁礬土骨料、鉻剛玉澆注料、不沾鋁等澆注料類?？梢钥吹椒N類的繁多，其中配比要求簡單的耐火澆注料有鋁礬土熟料、磷酸鹽澆注料、低水泥澆注料、高鋁澆注料、輕質(zhì)耐火澆注料。針對這幾類配比簡單的澆注料，進行介紹其配比的要求。

  二、耐火澆注料配方

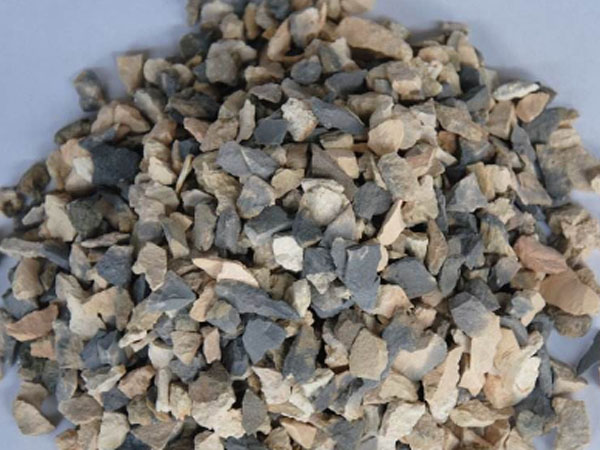

  1、鋁礬土熟料

  1.用料配比

  (1)粘結(jié)劑：625號以上礬土水泥，其配合比為15%~20%。

  (2)骨料：二級、三級礬土熟料或一級二級粘土熟料廢高鋁磚和廢耐火粘土磚制成。細骨料粒徑小于5mm；配合比為30%～40%。粗骨料粒徑為5～15mm;配合比為30%～40%。

  (3)粉料(摻和料)：同骨料，粒徑小于0.088mm的不少于70%;配合比為0~15%。

  2.特點

  該類配比正確可以比常溫的強度高，并且該材料來源廣泛，施工方便。

  它適用于鍋爐各部位耐火層。

  2、磷酸鹽澆注料

  1.用料配比

  (1)粘結(jié)劑：42.5號以上硅酸鹽水泥，其配合比為15%～20%。

  (2)骨料：一級、二級粘土熟料或廢耐火磚制成。

  細骨料粒徑小于5mm;配合比為35%～40%。

  粗骨料粒徑5~15mm;配合比為30%~40%。

  (3)粉料：同骨料。粒徑小于0.088mm的不少于70%;其配合比為≤15%。

  2.特點

  該耐火澆注料的特點是價格低廉，施工方便。它適用于鍋爐各部位的耐火層。

  3、低水泥澆注料

  1.用料配比

  (1)粘結(jié)劑：42.5號以上礦渣水泥，其配合比為16%～20%。

  (2)骨料：二級、三級粘土熟料或廢耐火磚。

  細骨料粒徑小于5mm;配合比為35%～40%。

  粗骨料粒徑為5～15mm;配合比為40%一45%。

  2.特點

  該種耐火澆注料的特點是：價格便宜，原材料市場的廣泛，施工方便。它適用于鍋爐低溫部位耐火層。

  4、高鋁澆注料

  1.用料配比

  (1)粘結(jié)劑：42.5號以上低鈣鋁酸鹽水泥，其配合比為12%～20%。

  (2)骨料：二級、三級礬土熟料或廢高鋁磚制成。

  細骨料，其粒徑小于5mm;配合比為30%～40%。

  粗骨料：粒徑為5~15mm;配合比為30%～40%。

  (3)粉料：同骨料，粒徑小于0.088mm的不少于70%，其配合比為0～15%。

  2.特點

  該種耐火澆注料，其耐火廢較礬土水泥耐火澆注料高，除適用鍋爐各部位耐火層外，尚可用于燃燒器噴口。

  5、輕質(zhì)耐火澆注料

  1.用料配比

  (1)粘結(jié)劑：625號以上耐火水泥，其配合比為25%～30%。

  (2)骨料：一級、二級粘土熟料或廢耐火粘土磚制成。

  細骨料，其粒顆小于5mm;配合比為35%～40%。

  粗骨料，粒顆為5～15mm;配合比為30%～40%。

  2.特點

  該種耐火澆注料施工方便，但它只適用于鍋爐各部位耐火層。其中水和料的配比宜為0.35～0.45?？梢钥闯觯@幾種耐火澆注料配比的簡單。也許因為其簡單的配比就可以達到我們想要的性能，所以，其發(fā)展的趨勢在不斷的上升。而上升的原因，請接著往后看。

  三、耐火澆注料發(fā)展趨勢

  由于耐火澆注料是沒有經(jīng)過高溫燒成的耐火材料，在使用溫度升溫過程中完成物理化學過程，自動適應(yīng)使用條件，是一種大力發(fā)展的趨勢。就拿耐磨澆注料來說，其澆注料有熱震穩(wěn)定性好，抗侵蝕等特性。所以，使用多級微粉和超微粉配制形成緊密的堆積，有利于中溫下燒結(jié)趨勢的產(chǎn)生和中溫熱態(tài)抗折強度。另外降低耐磨澆注料的體密，減輕設(shè)備負重，減少散熱損失保證耐磨與熱震穩(wěn)定性的情況下，體密下降，導熱系數(shù)也隨之降低20%～40%，減少散熱損失8%～50%，降低能耗。另外，快速修補材料也是耐火澆注料未來的發(fā)展趨勢。

  在水泥窯高運轉(zhuǎn)率的情況下，快速修補技術(shù)的開發(fā)，能夠?qū)⒅匦麻_工生產(chǎn)的時間從72小時減至30小時。耐火澆注料可以有針對性的對損壞的工業(yè)窯爐內(nèi)襯進行修補，延長襯體使用壽命，降低耐火材料消耗。因此，耐火材料現(xiàn)已經(jīng)取代大部分燒成耐火磚制品而得到廣泛應(yīng)用，在冶金工業(yè)使用不定型耐火材料的比例已占耐火材料綜合用量的45%-70%。廣泛適用于有色冶金、石油化工、建筑材料、機械工業(yè)、電力鍋爐、垃圾焚燒爐等工業(yè)窯爐的內(nèi)襯材料，綜合使用效果比耐火磚好。

  以上就是元領(lǐng)小編對幾種簡單的耐火澆注料配方的特點及發(fā)展趨勢進行的詳細介紹?？偟膩碚f，不同的耐火澆注料，它的配比要求是不一樣的，達到的性能也是不一樣的。而快速發(fā)展的趨勢是由于耐火澆注料的施工是向著省工、省時、省力和機械化、高效化的方向發(fā)展，并且其烘烤技術(shù)也是在向快速乃至免烘烤的方向發(fā)展。說了這么多，在耐火澆注料這方面有需求的話，可與我們鄭州元領(lǐng)聯(lián)系！

  相關(guān)文章閱讀：

  《耐火澆注料配方都有哪些？》

  《四款常見耐火澆注料配方以及特點》
